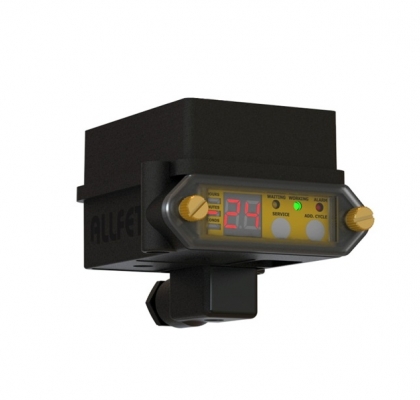

ALL-1 mini ve ALL-1 serisi pompaların motor muhafazası altına entegre edilerek kullanılabilen elektronik kontrol kartı sayesinde, yağlama sistemi çalışma ve bekleme zamanlarının ayarlanabildiği gibi, sistemde olabilecek arızaların takibi de mümkündür.

Yüksek kalitede ordu normuna sahip komponentler ile hazırlanan elektronik kontrol kartı, IP 65 Koruma sınıfına sahip muhafazası sayesinde her türlü dış etmene karşı çalışmayı sürdürebilmektedir.

Gerektiğinde opsiyonel olarak eklenebilen uzaktan kumanda özelliği sayesinde, kontrol kartına ulaşımın zor olduğu ekipman ve yerlerde kullanım kolaylığı sağlanmaktadır.



GENEL ÖZELLİKLERİ
Voltaj	10 - 30 V DC
Koruma sınıfı	IP 65
Çalışma Sıcaklığı	-25C° - + 80C°
Çalışma Zaman Ayarı	1 saniye ile 99 dakika arası Ayarlanabilir.
Bekleme Zaman Ayarı	1 saniye ile 99 saat arası  Ayarlanabilir.
İkaz - Uyarılar	Sigorta atık,  Arıza,  Alarm
Ürün numarası	30 02 EK 00

  PROGRAMLAMA TALİMATI :

1. SERVICE butonuna 2 defa basınız. Program display kısmındaki sağ rakam ve yeşil led yanıp sönmeye başlayacaktır. Bu çalışma zamanının ayarlanacağını temsil etmektedir.

2. Sağ rakam yanıp sönerken ADDITIONAL CYCLE butonuna her basışta değer değişecektir. İstenilen değer ekranda görüldüğünde SERVICE butonuna basın. Bu işlem değeri hafızaya kaydedecek ve bir sonraki rakama geçecektir. Sol rakam yanıp sönmeye başlayacaktır. ADDITIONAL CYCLE butonuna her basışta değer değişecektir. İstenilen değer ekranda görüldüğünde SERVICEbutonuna basın. Bu işlem değeri hafızaya kaydedecek ve sonraki aşamaya geçecektir. Saat ledi  yanıp sönmeye başlayacaktır. ADDITIONAL CYCLEbutonuna her basışta değer değişecektir. İstenilen değer ekranda görüldüğünde SERVICE butonuna basın. Bu işlem değeri hafızaya kaydedecek ve sonraki aşamaya geçecektir.



3. Çalışma zaman ayarlaması tamamlanmıştır. Bekleme zaman ayarlamasına geçilecektir. Program display kısmındaki sağ rakam ve sarı led yanıp sönmeye başlayacaktır.



4. Bekleme zaman ayarlaması için lütfen 2. aşamadaki anlatılan işlemleri tekrarlayın. Zaman ayarının seçimi aynı şekilde yapılacaktır. Bekleme zaman birimi seçimi tamamlanması esnasında SERVICE butonuna bastığınızda ;

Elektronik kontrol kartı, belirlemiş olduğunuz çalışma zaman ayarı ile pompayı çalıştırmaya başlar.

Eğer ADDITIONAL CYCLE butonuna kart çalışır halde iken 2 saniye süre ile basarsanız ekranında o andaki zaman dilimini (bekleme yada çalışma) geriye sayarak size kalan zamanı gösterecektir.

UYARILAR :

1. While programming the control card, the time interval for pressing buttons must be in 20 seconds. If 20 seconds is passed witouth pressing any button, control card exits from the program menu and all adjustments before you did will be lost. In this case card will start to operate with last succesfull programming values.

2. In case of power brakedown during pump runs, control card will remains it's position before breakdown and resume after power comes.

ALARM EXPLANATIONS

	A1 : Low level alarm. This alarm is shown if pump out of grease.
	A2 : Pressure alarm. This alarm is shown if adjusted pressure reached.
	A3 : Motor alarm. This alarm is shown if motor cables are broken or motor fault.
	A4 : Fuse alarm. This alarm is shown if fuse broken.

  STANDART VE OPSİYONEL BAĞLANTI ŞEMALARI:

Kontrol kartın muhafazasının alt kısmında  3 adet elektrik soketi bağlantısı bulunmaktadır. Bu soketlerden S1, standart elektrik bağlantısı içindir. S2 ve S3 soketleri ise opsiyonel (İkaz ışıkları, alarm vs..) bağlantılar içindir.



S1 STANDART ELEKTRİK BAĞLANTISI
* P Bağlantı ucu Çalışma süresince yüksek basınç kontrolü görevi görür,Bekleme süresi içerisinde Ara yağlama butonu olarak görev yapar.

* Çalışma süresi esnasında 1saniye boyunca yüksek basınç sinyali gördüğünde kontrol kartı pompa motorunu durdurur ve yüksek basınç alarmı verir. Sinyal geçtiğinde ise kart kaldığı zaman diliminden devam edecektir.


1 2

12 - 24 V DC (-) 12 - 24 V DC (+) P*

S2 OPSİYONEL İKAZ IŞIK BAĞLANTISI

1 2

Sarı LED Kırmızı LED Yeşil LED

S3 OPSİYONEL SEVİYE İKAZI BAĞLANTISI

1 2

Seviye sensörü (-) Seviye sensörü (+) Seviye sensörü sinyali



1. Kontrol kartının çalışması esnasında LCD ekran üzerinde gösterdiği değerler eğer Yeşil LED (10) yanık durumda ise çalışma zamanı değerlerini, Sarı LED (11) yanıyor ise bekleme zamanı değerleridir. Çalışma süresi en çok 60 dakika`ya kadar ayarlanabilir ve bekleme süresi ise en çok 99 saat, 59 dakika ve 59 saniye olarak ayarlanabilir.
2. Herhangi bir alarm durumunda ise Kırmızı LED (9) ile birlikte LCD ekran üzerinde alarm cinsi ve alarmın devam ettiği süre belirtilir ve bu ikazlar süreleri ile birlikte kart hafızasında tutulur.
3. Programlama esnasında, butonlara arka arkaya basma aralığı 1 saniyeyi geçmeyecek şekilde yapılmalıdır.

PROGRAMLAMA YÖNTEMİ

Entegre elektronik kontrol kartı porgramlaması için yukarıdaki şekilde 7 ve 8numara ile gösterilmiş olan butonlar kullanılmaktadır. Programlamaya başlamak için (7) SERVICE butonuna 2 defa basılır. Programlama süresince istenilen bölümlerin değiştirilmesi için ise (8) ADDITIONAL CYCLE tuşu kullanılmaktadır. Bu tuşa her basıldığında ekranda görülen değer değişecektir. Seçilmek istenen değer ekranda görüldüğünde ise tekrar (7)SERVICE butonuna basılmalıdır, bu sayede seçim kart hafızasına aktarılacak ve bu şekilde bir sonraki aşamaya geçilecektir.

UYARI : Elektronik kontrol kartının daha detaylı programlama işlemi için lütfen ilgili kullanım kılavuzunu inceleyiniz.
